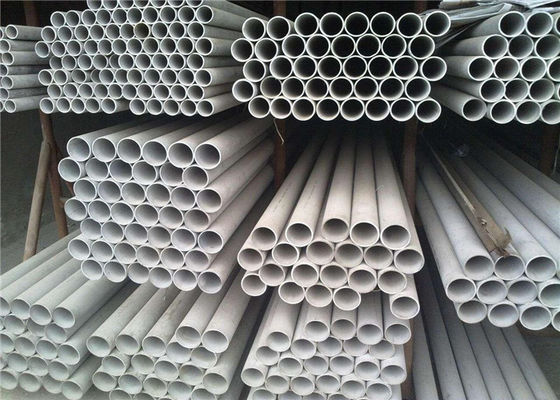

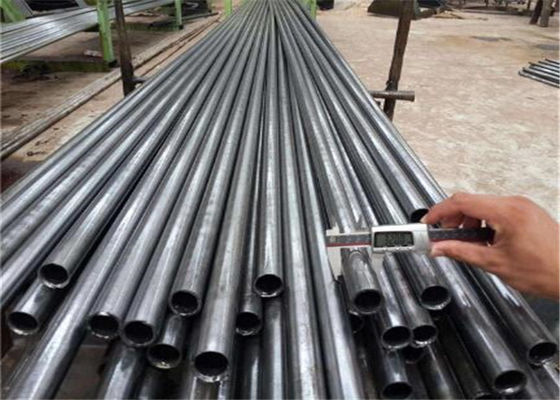

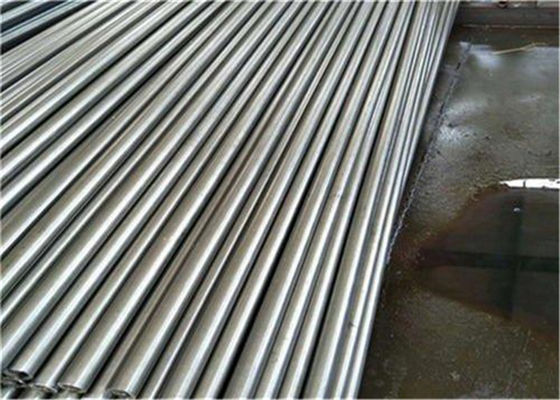

De naadloze Heldere Ontharde Buis van de de Rangb Warmtewisselaar van ASME SA106
Product Details
| Staalkwaliteit: | ASTM A213/ASME SA213 T11, T22, T1, T23, T5, T9.T91, T92 | Oppervlakte: | Onthard helder |
|---|---|---|---|
| Norm: | ASTM A213/SMES SA213 | Toepassing: | Boiler&heatruilmiddel, Oververhitter, Opwarmer, Luchtvoorverwarmer, Economiser |
| OD: | 1/4“ AAN 5“ | NDT: | ET/UT/HT |
| Markeren |
De buis van de rangb Warmtewisselaar,De Warmtewisselaarbuis van ASME SA106,naadloze sa 106 de pijp van gr. B |
||
Product Description
Van de de Rangb/c Warmtewisselaar van ASME A/SA-106 van de Boilerbuizen de Naadloze goede eigenschappen in hardheid en sterkte
Hua Dong Energy Technology voert de pijp van de staalboiler (naadloze staalpijp en gelaste staalpijp) volgens de productiemethodes uit, de pijpspecificaties van de staalboiler met algemene afmetingen (zoals de diameter of de lengte) en de muurdikte, de pijp van de staalboiler kan in de pijpleiding, het thermische technologiemateriaal, de industriële machines, aardolie de geologische exploratie, de containers, de chemische industrie, en andere voor speciale doeleinden worden gebruikt.
| Koolstof | Chromiun | Lage Temperatuur | Roestvrij staal | Duplex | Copper&brons | Titanium | Ni-legering | ||
| Sa178-a | Sa213-T1 | SA333-Gr.1 | SA213 | TP316L | A789-S31803 | SB111-C70600 | SB338-GR.1 | SB163 | NO2200 |
| Sa178-c | SA213-T11 | SA333-Gr.3 | SA249 | TP316H | A789-S32205 | SB111-C71500 | SB338-GR.2 | SB167 | NO2201 |
| SA179 | SA213-T12 | SA333-Gr.6 | SA268 | TP316Ti | A789-S32750 | SB111-C71640 | SB338-GR.5 | SB444 | NO8020 |
| SA192 | SA213-T22 | SA333-Gr.7 | SA269 | TP316LN | A789-S32760 | SB111-C68700 | SB338-GR.7 | SB514 | NO6022 |
| Sa209-T1 | SA213-T5 | SA333-Gr.8 | SA376 | TP321 | A789-S32707 | SB111-C44300 | SB338-GR.9 | SB619 | N10276 |
| SA209-T1a | SA213-T9 | SA334-Gr.1 | TP304 | TP321H | A789-S32304 | SB338-GR.12 | SB622 | NO4400 | |
| SA209-T1b | SA213-T91 | SA334-Gr.3 | TP304L | TP347 | A789-S31500 | SB626 | NO6600 | ||
| Sa210-a1 | SA334-Gr.6 | TP304H | TP347H | S31254 | SB674 | NO6601 | |||
| Sa210-c | SA334-Gr.7 | TP304N | TP405 | 254MA | SB677 | NO6625 | |||
| SA214 | SA334-Gr.8 | TP310H | TP409 | 17-4PH | SB704 | NO690 | |||
| SA513 MT 1010 | TP310S | TP410 | 17-7PH | SB705 | NO8800 | ||||
| SA513 MT 1015 | TP309S | TP430 | 15-7PH | N1001 | NO8810 | ||||
| SA513 MT 1020 | TP317 | TP439 | N10665 | NO8811 | |||||
| TP317L | TP444 | N10675 | NO8825 | ||||||
| TP348 | TP446 | TP904L | |||||||
| TP347HFG | |||||||||
| Buisgrootte voor Warmtewisselaars & Condensatoren & Boiler | |||||||||
| Buitendiameter | BWG | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| Muurdikte mm | |||||||||
| 0,508 | 0,71 | 0,89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| mm | duim | Gewicht kg/m | |||||||
| 6.35 | 1/4 | 0,081 | 0,109 | 0,133 | 0,174 | 0,212 | |||
| 9.53 | 3/8 | 0,126 | 0,157 | 0,193 | 0,257 | 0,356 | 0,429 | ||
| 12.7 | 1/2 | 0,214 | 0,263 | 0,356 | 0,457 | 0,612 | 0,754 | ||
| 15.88 | 5/8 | 0,271 | 0,334 | 0,455 | 0,588 | 0,796 | 0,995 | ||
| 19.05 | 3/4 | 0,327 | 0,405 | 0,553 | 0,729 | 0,895 | 1,236 | ||
| 25.4 | 1 | 0,44 | 0,546 | 0,75 | 0,981 | 1,234 | 1,574 | 2.05 | |
| 31.75 | 1 1/4 | 0,554 | 0,688 | 0,947 | 1,244 | 1,574 | 2,014 | 2,641 | |
| 38.1 | 1 1/2 | 0,667 | 0,832 | 1,144 | 1,514 | 1,904 | 2,454 | 3,233 | |
| 44.5 | 1 3/4 | 1,342 | 1,774 | 2,244 | 2,894 | 3.5 | |||
| 50.8 | 2 | 1,549 | 2,034 | 2,574 | 3,334 | 4.03 | |||
| 63.5 | 2 1/2 | 1,949 | 2,554 | 3,244 | 4,214 | 5.13 | |||
| 76.2 | 3 | 2,345 | 3,084 | 3,914 | 5,094 | 6.19 | |||
| 88.9 | 3 1/2 | 2,729 | 3,609 | 4,584 | 5,974 | 7.27 | |||
| 101.6 | 4 | 4,134 | 5,254 | 6,854 | 8.35 | ||||
| 114.3 | 4 1/2 | 4,654 | 5,924 | 7,734 | 9.43 | ||||
T2 van ASTM A213/ASME SA213, T11, T12, T22, T91, de Chemische Samenstelling van T92 en Mechanische Eigenschappen
| Rang | Chemisch product Composition% | ||||||||
| C | Si | Mn | P, Maximum S | Cr | Mo | Maximum Ni | V | Al Max | |
| T2 | 0.10~0.20 | 0.10~0.30 | 0.30~0.61 | 0,025 | 0.50~0.81 | 0.44~0.65 | – | – | – |
| T11 | 0.05~0.15 | 0.50~1.00 | 0.30~0.60 | 0,025 | 1.00~1.50 | 0.44~0.65 | – | – | – |
| T12 | 0.05~0.15 | Maximum 0,5 | 0.30~0.61 | 0,025 | 0.80~1.25 | 0.44~0.65 | – | – | – |
| T22 | 0.05~0.15 | Maximum 0,5 | 0.30~0.60 | 0,025 | 1.90~2.60 | 0.87~1.13 | – | – | – |
| T91 | 0.07~0.14 | 0.20~0.50 | 0.30~0.60 | 0,02 | 8.0~9.5 | 0.85~1.05 | 0,4 | 0.18~0.25 | 0,015 |
| T92 | 0.07~0.13 | Maximum 0,5 | 0.30~0.60 | 0,02 | 8.5~9.5 | 0.30~0.60 | 0,4 | 0.15~0.25 | 0,015 |
| Rang | Chemisch product Composition% | Mechanische Eigenschappen | |||||||
| W | B | Nb | N | T.S | Y.P | Verlenging | Hardheid | ||
| T2 | – | – | – | – | ≥ 415MPa | ≥ 205MPa | ≥ 30% | 163HBW (85HRB) | |
| T11 | – | – | – | – | ≥ 415MPa | ≥ 205MPa | ≥ 30% | 163HBW (85HRB) | |
| T12 | – | – | – | – | ≥ 415MPa | ≥ 220MPa | ≥ 30% | 163HBW (85HRB) | |
| T22 | – | – | – | – | ≥ 415MPa | ≥ 205MPa | ≥ 30% | 163HBW (85HRB) | |
| T91 | – | – | 0.06~0.10 | 0.03~0.07 | ≥ 585MPa | ≥ 415MPa | ≥ 20% | 250HBW (25HRB) | |
| T92 | 1.50~2.00 | 0.001~0.006 | 0.04~0.09 | 0.03~0.07 | ≥ 620MPa | ≥ 440MPa | ≥ 20% | 250HBW (25HRB) | |
T2 van ASTM A213/ASME SA213, T11, T12, T22, T91, T92-Tolerantie
| Buitendiameter | OD Tolerantie | GEWICHTStolerantie | Ovalitytolerantie | De Tolerantie van de besnoeiingslengte |
| OD≤ 12, 7 mm | ± 0, 13 mm | ± 15% | – | + 3, 18 mm, – 0 mm |
| 12, 7 mm < OD=""> | ± 0, 13 mm | ± 10% | maximum, 1, 65 mm | + 3, 18 mm, – 0 mm |
| 38, 1 mm < OD=""> | ± 0, 25 mm | ± 10% | maximum, 2, 41 mm | + 4, 76 mm, – 0 mm |
- T11 de Buis van het Legeringsstaal voor machtsgeneratie, aardolie, en andere diensten op hoge temperatuur
- T22 de Buis van het Legeringsstaal voor machtsgeneratie, aardolie, en andere diensten op hoge temperatuur
- T5 de Buis van het Legeringsstaal voor aardolie
- T9 de Buis van het Legeringsstaal voor aardolie
- T91 de Buis van het Legeringsstaal voor machtsgeneratie
- T92 de Buis van het Legeringsstaal voor machtsgeneratie
- T1 de Buis van het Legeringsstaal voor boilervervanging en reparatie
- SA209 T1 buis voor de Productie van Boilers
- De Buis van het de Legeringsstaal van ASTM A213/ASME SA213 T5 voor Oververhitters
- De Buis van het de Legeringsstaal van ASTM A213/ASME SA213 T5 voor Warmtewisselaars
Certificatie
