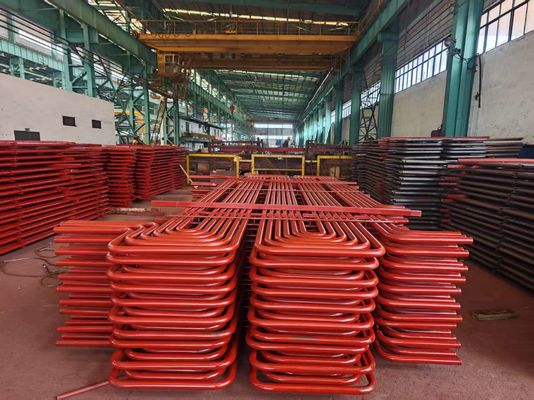

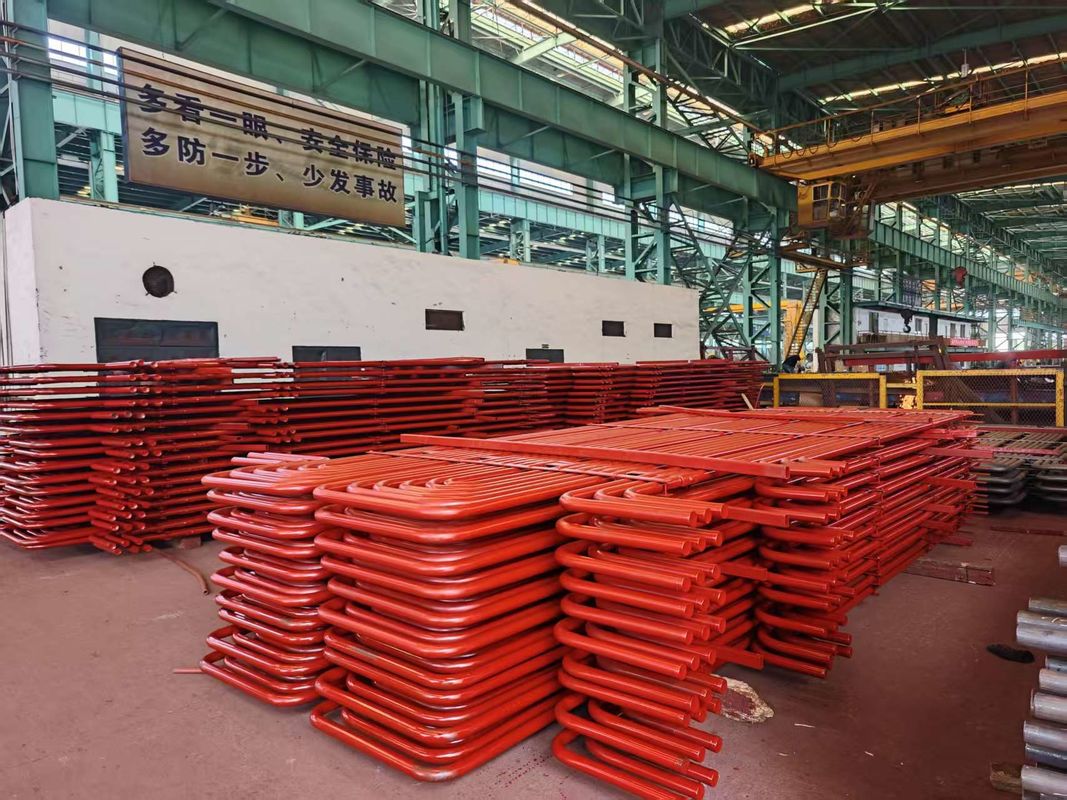

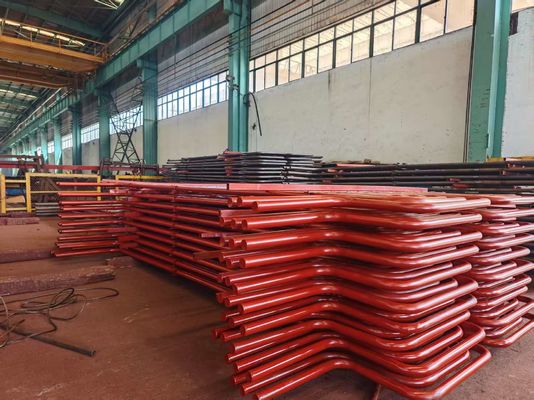

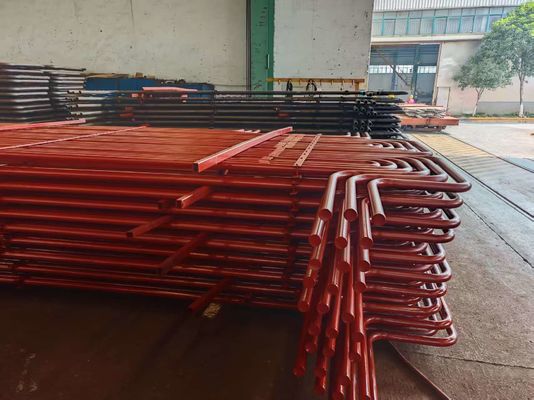

ASME SA192 Serpentijnbuis voor Superheater Coil Buigen met Aangepaste Specificaties
Welke materialen worden gebruikt voor serpentijnbuizen?
Meestal koolstofstaal, roestvrij staal of koperlegeringen, afhankelijk van de toepassing.
Technische vereisten:
Rechte buizen Standaardspecificatie voor buigen:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, etc.
Markering: Vóór het buigen door een markeringsmachine over de gehele buislengte (gebogen gedeelte na warmtebehandeling zonder markering)
Opmerking: Markering is ook mogelijk na het buigen op de rechte delen van U-vormige buizen.
U-bocht buizen:
-TEMA RCB 2.31 Standaard van de Tubular Exchanger Manufacturers Association (9e editie).
-ASTM A688/ASME SA688 Standaardspecificatie voor gelaste buizen van austenitisch corrosiebestendig staal, ontworpen voor voedingswaterboilers.
-ASTM B163/ASME SA163 Standaard technische vereisten voor buizen van nikkel en nikkel legering voor condensors en warmtewisselaars.
-Klantspecificaties.
Dit zijn belangrijke componenten in verwarmingssystemen, die tot taak hebben de stoomtemperatuur te verhogen. Hun belangrijkste doel? De stoomenthalpie verhogen om de thermische cyclus efficiëntie in energiecentrales te verhogen.
Oververhitters nemen verzadigde stoom en verwarmen deze tot een specifieke oververhitte temperatuur. Wanneer de belasting van de boiler of andere werkomstandigheden veranderen, is het essentieel om de oververhitte stoomtemperatuur normaal te houden en binnen het toegestane variatiebereik.
Kijkend naar de thermische cyclus van de energiecentrale: hoe hoger de initiële druk en temperatuur, hoe beter de thermische efficiëntie van de cyclus. Als ze te laag zijn, wordt de stoom in de latere stadia van de turbine overmatig vochtig, wat de veiligheid in gevaar kan brengen. Maar hier is het punt: de oververhitter stoomtemperatuur wordt beperkt door metalen materialen. Op dit moment beperken de meeste ketels in energiecentrales de oververhitte temperaturen tot 540–555 graden vanwege deze materiaalbeperkingen. Om te voorkomen dat de stoom te nat wordt in de achterste schoepen van de turbine, wordt een mid-reheat systeem gebruikt.
Buigradius: Van 1,5*OD (buitendiameter) tot 1500 mm
Bij het bestellen van buizen met een radius kleiner dan of gelijk aan 1,5*OD, is het noodzakelijk om de precisie van de geometrieën overeen te komen.
Rechte buizen Maximale lengte: (Vóór het buigen): 35000 mm.
Beenlengte: Minimaal 1 meter, Max. 16500 mm (Voor Max R=1500mm)
Opmerking: Andere maten zijn beschikbaar na overleg.
Warmtebehandeling: Spanningsarm na U-buigen (buiggebied plus 300MM voor elk been).
Hydrostatische test na U-buigen: Maximale testdruk 600 Bar, 10 seconden weken met
Gedemineraliseerd water. Persluchtreiniging na hydrotest.
Verpakking: In sterke, transportwaardige, voorverhitte houten kisten van overeenkomstige afmetingen voor
elke buislengte, radius, diameter, volgens PO-vereisten en verpakt in polyethyleen
folie met zachte plastic doppen aan beide uiteinden van de buis.
|
Productnaam
|
Economizer voor boiler
|
|
Structuurtype
|
Buizenspiraal Serpentijnspiraal
|
|
Buismateriaal
|
- Koolstofstaal: 20#, 20G, A195, A-1
- Corten Klasse Laag Legeringsstaal: Corten Staal, ND Staal (09CrCuSb)
- Legeringsstaal: 15CrMoG, T11
|
|
Standaard
|
China GB, ASME
|
|
Fabrikantkwaliteit
|
China A Grade, ABS Gecertificeerd, TUV Gecertificeerd
|
|
Buistype
|
|
|
Buisspecificatie
|
Volgens klanteisen
|
|
Buistikte
|
Volgens klanteisen
|
|
Werkdruk
|
1,6 MPa ~ 13,2 MPa
|
|
Werktemperatuur
|
afhankelijk van het materiaal
|
|
Lassen
|
Automatisch GTAW (TIG) buis kontlassen
|
|
Las NDO
|
Automatisch RT 100%
|
De Serpentijnbuis Voldoet aan de volgende normen:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Enkele van de kwaliteitstests die door ons worden uitgevoerd, omvatten:
| Corrosietest |
Wordt alleen uitgevoerd wanneer dit specifiek door de klant wordt gevraagd |
| Chemische analyse |
Test uitgevoerd volgens de vereiste kwaliteitsnormen |
| Destructief / Mechanisch testen |
Treksterkte | Hardheid | Vlakmaken | Flens |
| Omgekeerde buig- en Re. vlakke tests |
Uitgevoerd in volledige overeenstemming met relevante normen & ASTM A-450 en A-530 normen, wat een probleemloze expansie, lassen en gebruik bij de klant garandeert |
| Wervelstroomtest |
Uitgevoerd om ongelijkheden in de ondergrond te detecteren met behulp van een digitaal foutdetectiesysteem |
| Hydrostatische test |
100% Hydrostatische test uitgevoerd volgens ASTM-A 450 normen voor het controleren van buislekkage, en de grootste druk die we kunnen ondersteunen is 20Mpa/7s. |
| Lucht onder druk test |
Om eventuele aanwijzingen van luchtlekkage te controleren |
| Visuele inspectie |
Na passivering wordt elke afzonderlijke lengte buizen en pijpen onderworpen aan een grondige visuele inspectie door getraind personeel om oppervlaktedefecten en andere onvolkomenheden te detecteren |
Staalkwaliteit:
| Ferriet |
Austeniet |
Duplex |
Super Duplex |
Ni-legeringen |
Titanium |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Buizen van andere legeringen en staalsoorten kunnen na overleg worden geproduceerd.
Aanvullende tests:Afgezien van de hierboven genoemde tests, voeren we ook aanvullende tests uit op de vervaardigde producten. De tests die hieronder worden uitgevoerd, omvatten:
|
· Wervelstroomtest
· O.P Test
· Radiografietest
|
· Corrosietest
· Microtest
· Macrotest
|
· IGC Test
· Ultrasoon testen
· Vloeistofpenetrant testen
|
Hua Dong Energy Technology begon in 1985 met de productie van serpentijnbuizen. Tot nu toe hebben ze al meer dan 300.000 ton stalen serpentijnbuizen geleverd aan meer dan 30 landen.
Hua Dong Energy Technology handelt al meer dan 35 jaar in austenitisch roestvrij staal, nikkel legeringsstaal (Hastelloy, Monel, Inconel, Incoloy) naadloze en gelaste pijpen en buizen, en verkoopt elk jaar meer dan 50.000 ton stalen pijpen en buizen. Onze klanten bevinden zich al in meer dan 45 landen, zoals Italië, het Verenigd Koninkrijk, Duitsland, de VS, Canada, Chili, Colombia, Saoedi-Arabië, Rusland, Korea, Singapore, Australië, Polen, Frankrijk, .... En ons groepsfiliaalbedrijf en fabriek zijn al goedgekeurd door: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
