Hoog efficiënte serpentine warmtewisselaarsbuizen
Product Details
| Materiaal: | Roestvrij staal, koolstofstaal, legeringsstaal | Certificaat: | ASME, TUV, SGS, CE, SORTEERT A, ISO9001 |
|---|---|---|---|
| Bepaling van de druk: | tot en met 1000 psi | Vorm: | U-bocht, recht, spoel, slangenbuis |
| Toepassing: | Kessel & warmtewisselaar, Energie, Petrochemie, Kernenergie | Type verbinding: | gelast of naadloos |
| Markeren |
Op maat gemaakte oriëntatie Serpentine-warmtewisselaars,Hoge-efficiëntie Serpentine-warmtewisselaars,Serpentine-warmtewisselaars |
||
Product Description

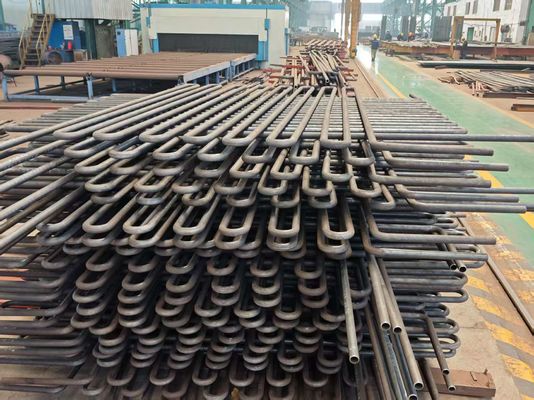

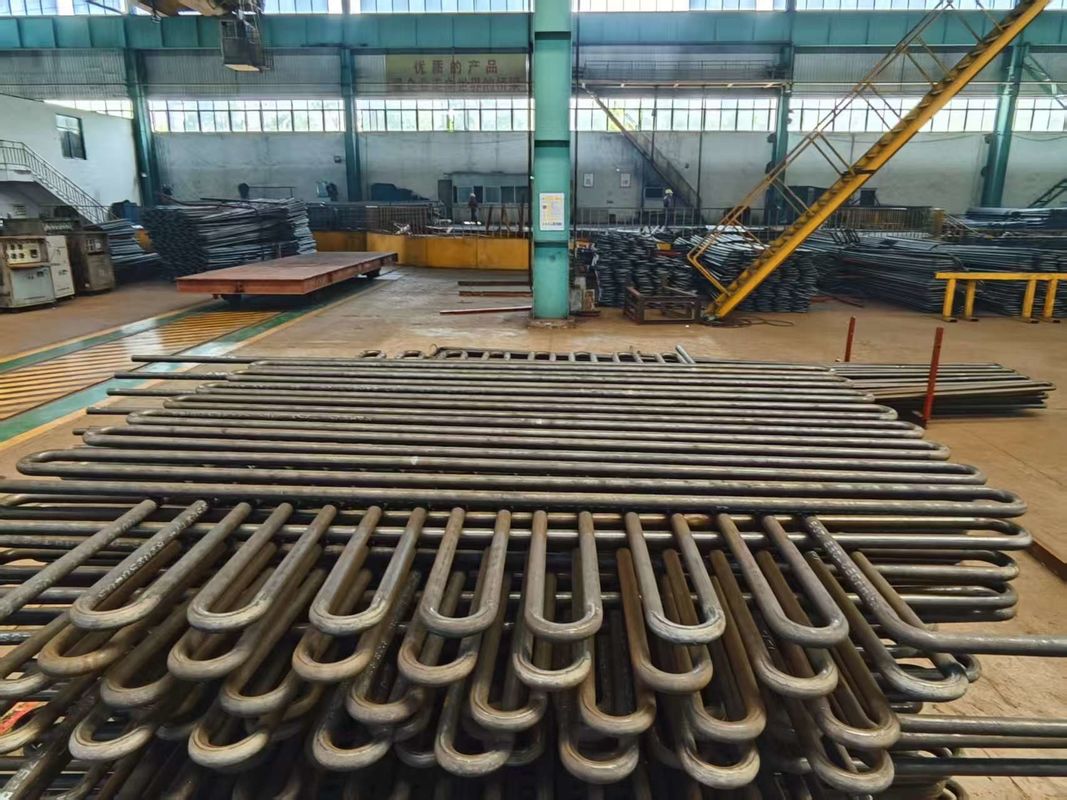

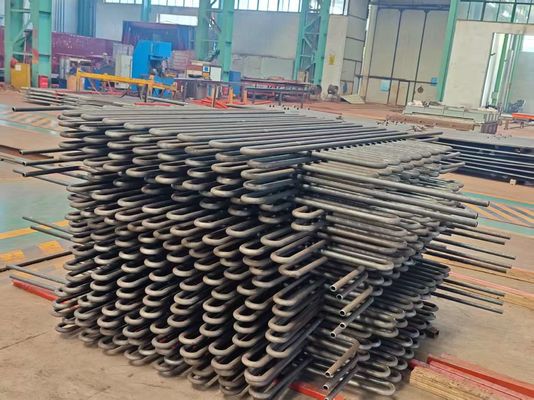

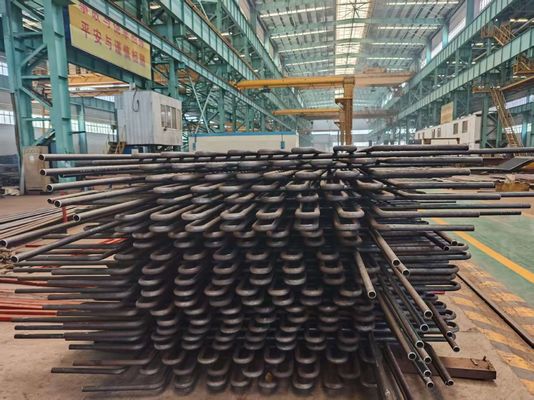

Hoog-efficiënte serpentine warmtewisselaarsbuizen
Welke factoren worden in overweging genomen bij het ontwerpen van slangenbuizen?
Belangrijkste factoren zijn het optimaliseren van de buigradius, de corrosiebestendigheid van het materiaal, de thermische uitbreidingscoëfficiënt en de drukdaling van de vloeistof.
Een aantal van de door ons uitgevoerde kwaliteitscontroles omvatten:
| Corrosieproef | Alleen uitgevoerd op speciaal verzoek van de klant |
| Chemische analyse | Test uitgevoerd volgens de vereiste kwaliteitsnormen |
| Destructieve/mechanische tests | Strekkend. Hardheid. Vlak maken. Vlammen. |
| Tests met achteruitbuiging en Re. flat | Uitgevoerd in volledige overeenstemming met de relevante normen & ASTM A-450 en A-530 normen, die zorgt voor probleemloze uitbreiding, las & gebruik bij de klant einde |
| Eddy-stroomonderzoek | Gemaakt om homogeniteiten in de ondergrond te detecteren met behulp van het Digitaal Testsysteem voor foutmerken |
| Hydrostatische testen | 100% hydrostatische test uitgevoerd volgens ASTM-A 450 normen voor het controleren van buislekken, en maximale druk die we kunnen ondersteunen 20Mpa/7s. |
| Luchtonderdrukproef | Om eventuele aanwijzingen van luchtlekken te controleren |
| Visuele inspectie | Na de passivatie wordt elke enkele lengte van buizen en leidingen grondig visueel gecontroleerd door opgeleid personeel om oppervlaktefouten en andere onvolkomenheden op te sporen. |
Aanvullende tests:Naast de bovengenoemde tests voeren wij ook aanvullende tests uit op de vervaardigde producten.
|
·Eddy-stroomonderzoek ·O.P. testen ·Radiografieonderzoek |
·Corrosieproeven ·Microtesting ·Macro-testen |
·IGC-testen ·Ultrasone testen ·Vloeistofpenetratieonderzoek |
Inleiding van het product
De U-Bend-buis voldoet aan de volgende normen:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Staalklasse:
| Ferriet | Austenite | Duplex | Super Duplex | Ni-legeringen | Titanium |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Na afspraak kunnen buizen van andere legeringen en staalsoorten worden geproduceerd.
Technische eisen:
Standaardspecificatie van rechte buizen voor buigen:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 enz.
Markering:Voor het buigen door het markeren van de hele buislengte (buiggedeelte na verhitting)
Behandeling zonder markering)
Opmerking:Het markeren is ook mogelijk na het buigen van de rechte delen van de U-buigbuis.
U-bendbuizen:
-TEMA RCB 2.31 Norm van de Tubular Exchanger Manufacturers Association (de negende editie).
-ASTM A688/ASME SA688 Standaardspecificatie voor gelaste buizen van austenitische corrosiebestendigheid
Staalkwaliteit ontworpen voor voerwaterketels.
-ASTM B163/ASME SA163 Normale technische voorschriften voor buizen van nikkel en nikkellegering voor
Condensatoren en warmtewisselaars.
- Klantspecificaties.
Buigradius:Van 1,5*OD ((buitendeurs) tot 1500 mm
Bij het bestellen van buizen met een straal van minder dan of gelijk aan 1,5 * OD is het noodzakelijk om de nauwkeurigheid van de geometrie te garanderen.
Maximale lengte van rechte buizenVoor het buigen: 35000 mm.
Leglengte:Min 1 meter, max. 16500 mm (voor maximaal R=1500 mm)
Opmerking:Andere maten zijn beschikbaar op afspraak.
Warmtebehandeling:Stressverlichting na U-buiging (buiggebied plus 300 mm voor elk been).
Hydrostatische test na U-buiging: Maximale testdruk 600 bar, 10 seconden weken met
Gecomprimeerde luchtreiniging na hydro-test.
Verpakking: In sterke, voor vervoer geschikte, vooraf gefumineerde houten dozen van overeenkomstige afmetingen voor:
Elke buis lengte, straal, diameter, volgens de PO-eisen en in polyethyleen ingepakt
films met zachte plastic doppen aan beide uiteinden van de buis.
