Verwarming van afvalwarmte
Een aantal van de door ons uitgevoerde kwaliteitscontroles omvatten:
| Corrosieproef |
Alleen uitgevoerd op speciaal verzoek van de klant |
| Chemische analyse |
Test uitgevoerd volgens de vereiste kwaliteitsnormen |
| Destructieve/mechanische tests |
Strekkend. Hardheid. Vlak maken. Vlammen. |
| Tests met achteruitbuiging en met Re. flat |
Uitgevoerd in volledige overeenstemming met de relevante normen & ASTM A-450 en A-530 normen, die zorgt voor probleemloze uitbreiding, las & gebruik bij de klant einde |
| Eddy-stroomonderzoek |
Gemaakt om homogeniteiten in de ondergrond te detecteren met behulp van het Digitaal Testsysteem voor foutmerken |
| Hydrostatische testen |
100% hydrostatische test uitgevoerd volgens ASTM-A 450 normen voor het controleren van buislekken, en maximale druk die we kunnen ondersteunen 20Mpa/7s. |
| Luchtonderdrukproef |
Om eventuele aanwijzingen van luchtlekken te controleren |
| Visuele inspectie |
Na de passivatie wordt elke enkele lengte van buizen en leidingen grondig visueel gecontroleerd door opgeleid personeel om oppervlaktefouten en andere onvolkomenheden op te sporen. |
Aanvullende tests:Naast de bovengenoemde tests voeren wij ook aanvullende tests uit op de vervaardigde producten.
|
·Eddy-stroomonderzoek
·O.P. testen
·Radiografieonderzoek
|
·Corrosieproeven
·Microtesting
·Macro-testen
|
·IGC-testen
·Ultrasone testen
·Vloeistofpenetratieonderzoek
|

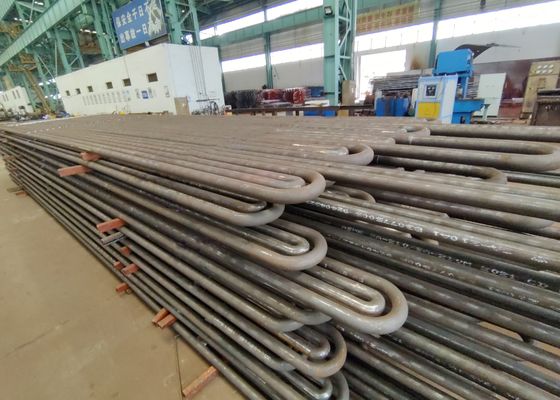

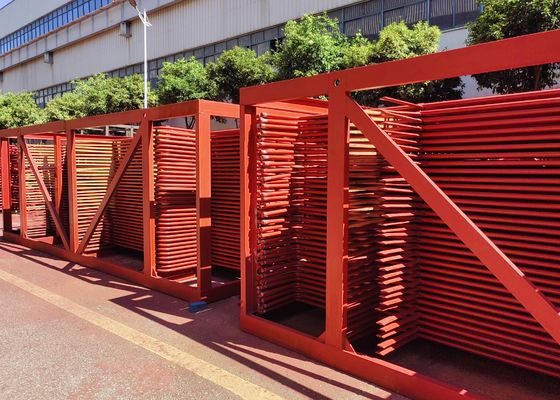

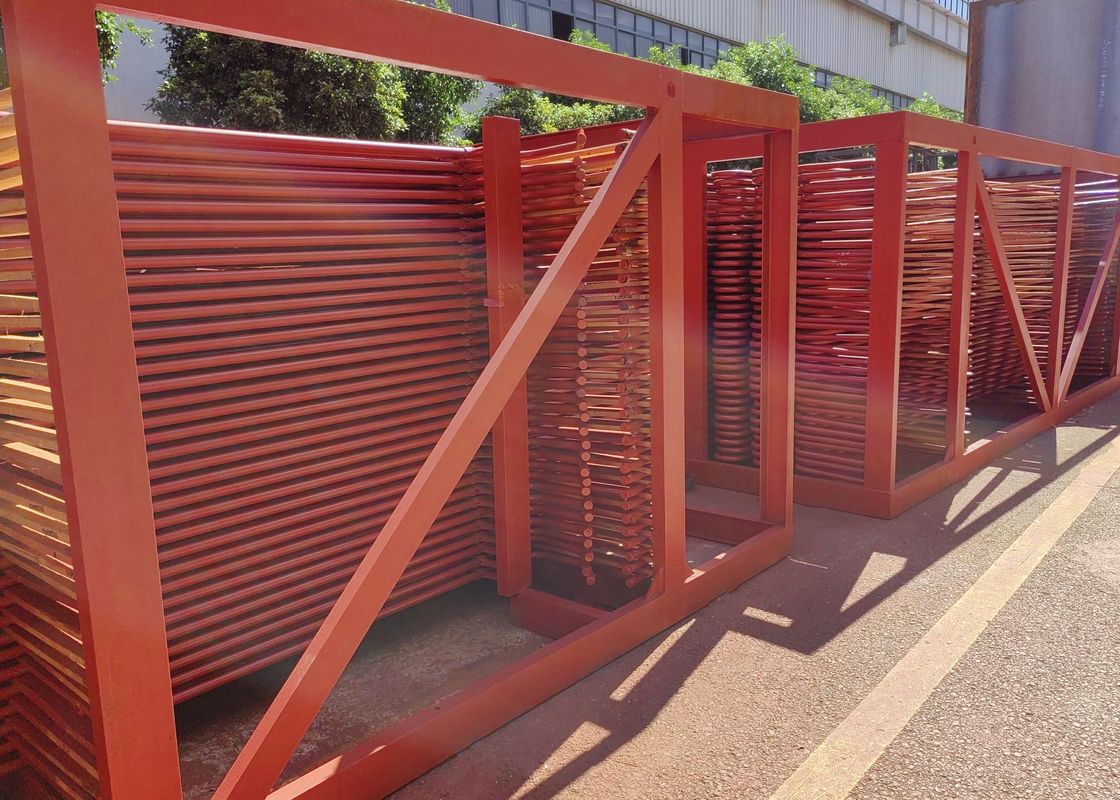

Inleiding van het product
|
Productnaam
|
Economiser voor ketel
|
|
Structuretype
|
Tube coil Serpentine coil
|
|
Buismateriaal
|
- koolstofstaal: 20#, 20G, A195, A-1
- Corten-klasse laaggelegeerd staal: Cortenstaal, ND-staal (09CrCuSb)
- Geallieerd staal: 15CrMoG, T11
|
|
Standaard
|
China GB, ASME
|
|
Vervaardigerscategorie
|
China A-klasse, ABS-gecertificeerd, TUV-gecertificeerd
|
|
Type buis
|
- Naakte buis.
- Vinnenbuis.
|
|
Specificatie van de buis
|
Volgens de eisen van de klant
|
|
Dichtheid van de buis
|
Volgens de eisen van de klant
|
|
Werkdruk
|
1.6 MPa ~ 13.2 MPa
|
|
Werktemperatuur
|
hangt af van het materiaal
|
|
Schommelingen
|
Automatisch GTAW (TIG) tubbottwelding
|
|
Verwarmingsonderzoek
|
Automatische RT 100%
|
De U-Bend-buis voldoet aan de volgende normen:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Staalklasse:
| Ferriet |
Austenite |
Duplex |
Super Duplex |
Ni-legeringen |
Titanium |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Na afspraak kunnen buizen van andere legeringen en staalsoorten worden geproduceerd.
Technische eisen:
Standaardspecificatie van rechte buizen voor buigen:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 enz.
Markering:Voor het buigen door het markeren van de hele buislengte (buiggedeelte na verhitting)
Behandeling zonder markering)
Opmerking:Het markeren is ook mogelijk na het buigen van de rechte delen van de U-buigbuis.

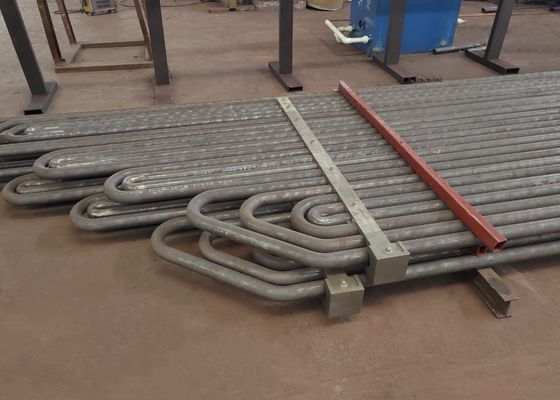

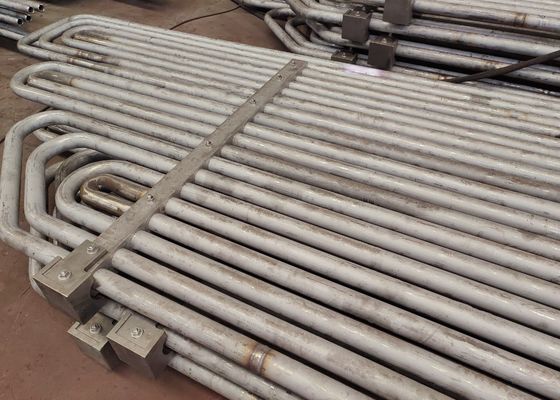

U-bendbuizen:
-TEMA RCB 2.31 Norm van de Tubular Exchanger Manufacturers Association (de negende editie).
-ASTM A688/ASME SA688 Standaardspecificatie voor gelaste buizen van austenitische corrosiebestendigheid
Staalkwaliteit ontworpen voor voerwaterketels.
-ASTM B163/ASME SA163 Normale technische voorschriften voor buizen van nikkel en nikkellegering voor
Condensatoren en warmtewisselaars.
- Klantspecificaties.
Buigradius:Van 1,5*OD ((buitendeurs) tot 1500 mm
Bij het bestellen van buizen met een straal van minder dan of gelijk aan 1,5 * OD is het noodzakelijk om de nauwkeurigheid van de geometrie te garanderen.
Maximale lengte van rechte buizenVoor het buigen: 35000 mm.
Leglengte:Min 1 meter, max. 16500 mm (voor maximaal R=1500 mm)
Opmerking:Andere maten zijn beschikbaar op afspraak.
Warmtebehandeling:Stressverlichting na U-buiging (buiggebied plus 300 mm voor elk been).
Hydrostatische test na U-buiging: Maximale testdruk 600 bar, 10 seconden weken met
Gecomprimeerde luchtreiniging na hydro-test.
Verpakking: In sterke, voor vervoer geschikte, vooraf gefumineerde houten dozen van overeenkomstige afmetingen voor:
Elke buis lengte, straal, diameter, volgens de PO-eisen en in polyethyleen ingepakt
films met zachte plastic doppen aan beide uiteinden van de buis.
