De Norm van de de Vinbuis ASME van de onderdelenboiler H voor het Verwarmen van Overdrachtsysteem
Product Details
| Type: | Vinbuis, Warmtewisselaarbuis | TOEPASSING: | Heater Parts, Warmtewisselaar |
|---|---|---|---|
| vinmateriaal: | koolstofstaal, roestvrij staal, 304L/316LStainless-Staal | Verpakking: | Zeewaardige Verpakking van vinbuis |
| Kleur: | Aangepast | Pakket: | Houten geval met staalkader, in bundels, enz. |
| Markeren |
316L de Vinbuis van de roestvrij staalboiler,De Buis van de boilerh Vin,De Warmtewisselaarbuis van de boilervin |
||
Product Description
Ketelcomponenten H vierkante vinbuis met ASME-standaard voor verwarmingsoverdrachtsysteem
product Introductie

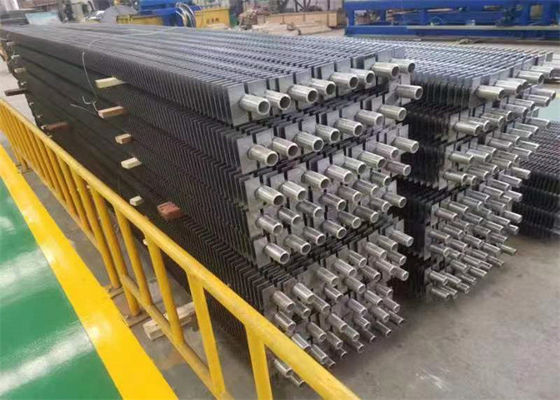

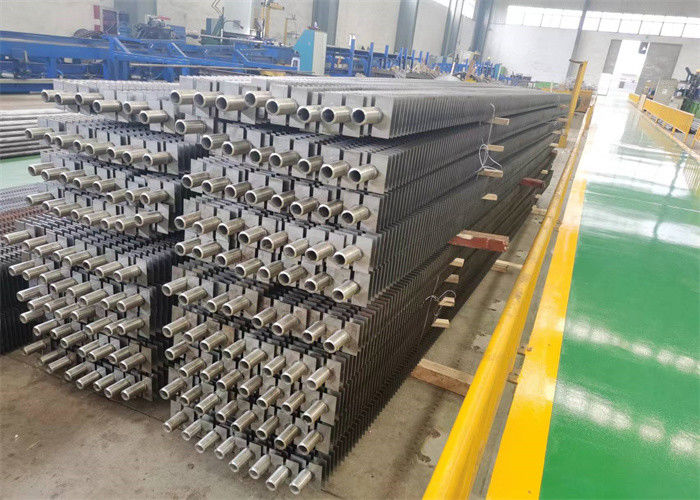

H-vinnenbuis wordt vierkante vinnenbuis genoemd, er zijn twee soorten H-vinnenbuis, één is een enkele buis, meestal vierkant genoemd
vinbuis, de andere is een dubbele buis, meestal rechthoekige vinbuis genoemd.En volgens de eisen van de klant:
fabricage.Door zijn rechthoekige vorm heeft hij een groter oppervlak dan buizen met spiraalvinnen.Vanwege het grotere beschikbare oppervlak worden deze ribbenbuizen voornamelijk gebruikt in luchtverwarmingstoepassingen om de totale omvang van de apparatuur te verkleinen.
De fusiesnelheid tussen de H-vormige vinnenbuis en de stalen buis is zo hoog als 95% of meer, de thermische contactweerstand is klein en de thermische geleidbaarheid is goed.Omdat de luchtstroom tussen de bundels van warmtewisselingsbuizen vergelijkbaar is met de tandemstroomkarakteristieken, is er tijdens bedrijf minder stofophoping op het warmtewisselingsoppervlak en worden de vinnen gelijkmatiger geschuurd.De effectieve benuttingsgraad van het H-vormige vinexpansiegebied is hoger dan die van de spiraalvormige lamellenbuis en de algehele warmteoverdrachtsefficiëntie is ongeveer 10% hoger dan de spiraalvormige lamellenbuisbundel.
H-vormige buizen met vinnen hebben een hoge oppervlakte-uitzettingssnelheid, minder stofophoping en een hoge efficiëntie van de warmteoverdracht.In het geval van een equivalent warmteoverdrachtsvermogen, kan de warmtewisselaar de kleinste ruimte innemen en kan hoogwaardige materialen (dwz drukbuizen) worden geminimaliseerd. De hoeveelheid gebruik, en meer gebruik van laagwaardige materialen, (vinnen).Voor nieuwe technische projecten kan de hoogte van de warmtewisselaaropstelling worden verminderd, het totale gewicht aanzienlijk worden verminderd, de belasting van het ophangsysteem wordt verminderd en de totale kosten worden verlaagd;voor het renovatieproject kan zoveel mogelijk warmtewisselingsgebied in een beperkte ruimte worden gerangschikt om de uitlaattemperatuur te verlagen, de efficiëntie van de terugwinning van afvalwarmte te verbeteren of de onderhoudsruimte te vergroten voor eenvoudig onderhoud.
| Roestvrijstalen warmte-/FIN-buizen | |
| Sollicitatie | Het wordt veel gebruikt voor warmtewisselaar, airconditioning, koelkast, economizer en andere delen van de warmte-industrie. |
| Materiaal van basispijp: | Roestvrij |
| Materiaal vinnen | Roestvrij |
| Type basispijp | Naadloos, gelast |
| Type vinnen | L,U,W |
| OD van basispijpen | 15 mm-219mm |
| GEWICHT van basispijpen | 1.5-6mm |
| Hoogte vinnen | 8 mm-30mm |
| WT van vinnen | 0,8 mm-3,0 mm |
| Hoogte vinnen | 2,3 m-20mm |
| Lengte van leeg gebied: | volgens het verzoek van de Klant. |
| Lengte van ribbenbuizen | ≤23m |
Onze producten kunnen worden aangepast aan de behoeften van onze klanten en de situatie. We ontwerpen en produceren veilige, betrouwbare en efficiënte H-fin-buizen. efficiëntie van de warmteoverdracht, ze zijn rookgasbestendig en zijn ontworpen voor een kleine ruimte.
| technische parameters | De hoge mate van vin 0-16 mm (of buitendiameter van vin φ25-φ75); Pitch van vinnen 2,0-5,0 mm;Lengte vinnenbuis 0,5 ~ 14 m. |
| Enkele metalen rollende vinbuis | Zuiver aluminium 1060 of aluminiumlegering 6063,6061. Buitendiameter Zal minder zijn dan 40 mm |
| Dubbele metalen rollende vinnenbuis | Buisgebaseerde bescherming tegen de buitenste laag aluminium buizen, corrosiebestendig, op buizen gebaseerd kan worden gemaakt van koolstofstalen buizen, naast roestvrij stalen buis en koperen buis kunnen ook worden gebruikt, evenals buis van titaniumlegering; |
| Pakket | De aluminium lamellenbuizen zijn goed verpakt in plastic folie in het binnenste en stalen frame in de buitenwereld |
Specificaties:
1).Voeg het warmtewisselingsgebied toe en verminder het aantal buizen, vergroot ook het gebied van de rookstroomsectie om de rooksnelheid en slijtage te verminderen.
2).H-type vinbuis kan worden gemaakt om H-type vinbuis te verdubbelen, hoge stijfheid om in lange buisrij te passen.
3).H-type vin-econoom die in lijn is gerangschikt om de ruimte in veel kleine zones te maken, gemiddelde luchtstroom om de slijtage te verminderen.
4).Met recht kanaal voor het beste asblazende effect.
5).De compacte structuur om het gewicht te verminderen en de productiekosten te drukken.
| Materiaal basisbuis | Roestvrij staal, koolstofstaal, gelegeerd staal, koperlegering, aluminium, SA179 | ||
| Vinmateriaal | Aluminium, koperlegering, roestvrij staal, koolstofstaal | ||
| Standaard | ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 | ||
| vin diepte | 0,5-3 mm | ||
| Basis pijp OD | 12,7-18 mm | ||
| Vinnen per inch | 8-20Nos (als verzoek van de klant) | ||
| Testvereiste: | Test van fysieke eigendom, analyse van chemische samenstelling, niet-destructieve test, andere inspectie en test als eis van de klant. | ||
| Sollicitatie | Luchtkoeler, laadluchtkoeler, condensor, verdamper, vloeistofkoeler, gaskoeler, oliekoeler, radiator, koeling, stoom-naar-lucht warmte-uitwisseling, oververhitter enz. | ||
Certificering
Bedrijfsprofiel
Zhangjiagang Hua Dong Energy Technology Co., Ltd. is een hightech onderneming gespecialiseerd in het produceren van allerlei soorten buizen en pijpen van roestvrij staal, koolstofstaal en gelegeerd staal, stalen platen die veel worden gebruikt op het gebied van ketels en warmtewisselaars, energie, petrochemie, mijnbouw , voedsel-, papier-, gas- en vloeistofindustrie.En we zijn geslaagd voor de attesten, waaronder ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834.
Het bedrijf is de dochteronderneming van Zhangjiagang Hua Dong Boiler Co., Ltd, de meest toonaangevende fabrikant van boilers en boileronderdelen in China met een geschiedenis van 35 jaar en een jaarlijkse omzet van 110 miljoen Amerikaanse dollar.Onze producten zijn geëxporteerd naar meer dan 30 landen zoals de Verenigde Staten, Australië, Vietnam, Pakistan, Albanië, Cambodja, India, Indonesië, Zuid-Korea, de Filippijnen, Turkije, Saoedi-Arabië, Duitsland, Rusland, Chili, Syrië, Thailand, Bangladesh, Frankrijk, Algerije, Mongolië en Singapore, Cuba, Irak, Italië, Spanje, Japan, Joegoslavië, Sri Lanka, Tsjechië, Kirgizië, Canada, Maleisië, het Verenigd Koninkrijk enzovoort.
Plaats:
Ons bedrijf lokaliseert in de stad Zhangjiagang, een havenstad, en is slechts 120 km ver weg van Shanghai, 60 km ver weg van Suzhou en 60 km ver weg van Wuxi.Het verkeer is erg handig.
