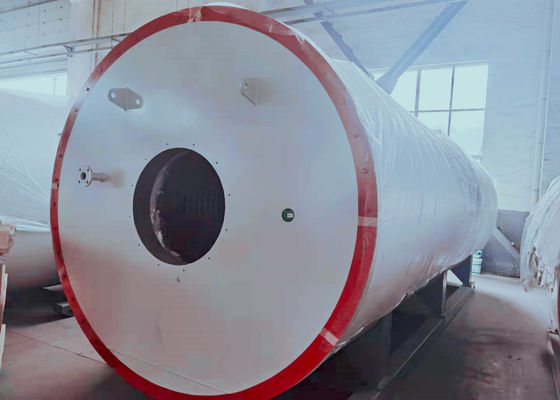

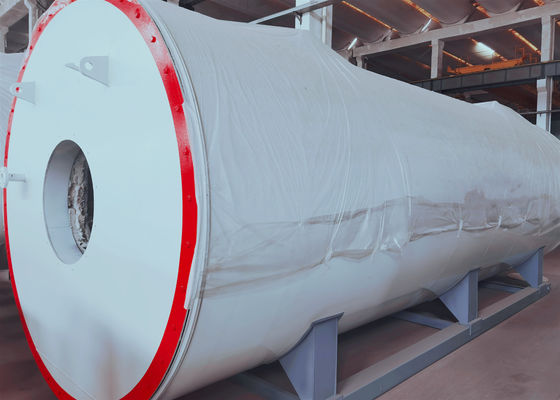

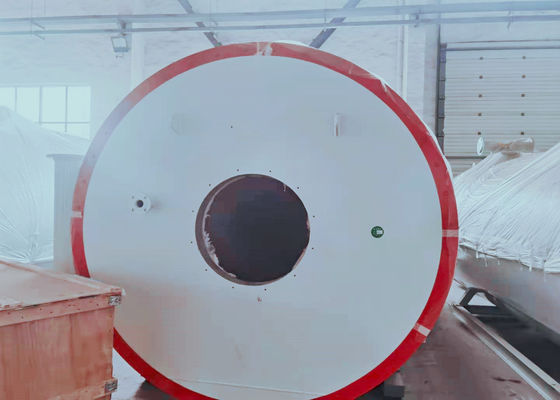

Boiler van de de Hittedrager van GB 350kW de Organische voor de Chemische industrie
Product Details
| Productnaam: | Gas/Olie de Organische Boiler van de Hittedrager | Materiaal van buizen binnen: | 20 GB3087 |
|---|---|---|---|
| Toepassing: | Petrochemisch, Chemisch, Druk, Voedsel | Sleutelwoorden: | De Olieboiler van de hitteoverdracht |
| Geschatte Macht: | 350KW | Ontwerpdruk: | 1.1 Mpa |
| Markeren |
Boiler van de de Hittedrager van GB de Organische,350kW de organische Boiler van de Hittedrager,350kW dragerstoomketel |
||
Product Description
Yyw-350Y/Q Organische Boiler Met gas/de Oliegestookte van de Hittedrager in ASME/GB-Norm
Productinleiding:
Structuureigenschappen van Deze Reeks Producten:
- De boileroppervlakte keurt de aan:halen-buis-regeling met spiraalvormige structuur goed. De schoorsteen keurt de drie-pas regeling goed.
- Een luchtvoorverwarmer of een water/stoomtransformator worden geschikt achter de boiler, die de temperatuur verminderen, verbeterend de thermische efficiency van de boiler.
- De snelle openingsdeur of de observatiedeur zijn uitgerust voor het gemak van het controleren van de interne inspectie en het onderhoud.
Olie/Gas het Thermische Diagram van het Boilersysteem
Prodcutwaaier:
Geschatte thermische macht: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Ontwerpdruk: 0.6MPa - 1.6MPa
De specifieke parameters worden getoond in de hieronder lijst.
Één of andere Modellenspecificatie:
| Model | YYL (W) - 350Y, Q | YYL (W) - 600Y, Q | YYL (W) - 700Y, Q | YYL (W) - 900Y, Q | YYL (W) - 1200Y, Q | YYL (W) - 1500Y, Q | YYL (W) - 1800Y, Q | |
| Tariefmacht (kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Het verwarmen capacityx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Brandstof thermische efficiency | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Gas thermische efficiency | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Ontwerpdruk (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| Max. het werk temperatuur (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Middelgrote omloop (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Middelgrote capaciteit in een oven (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2.1 | |
| Supervisordiameter (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Geïnstalleerde capaciteit (kW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Toepasselijke brandstof | olie, gas | |||||||
| Brandstofverbruik Kg/hl (lichte olie) /Nm3/h (aardgas) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Grootte lang x breed x hoog (m) | Verticale boiler | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Horizontale boiler | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
| Model | YYL (W) - 2300Y, Q | YYL (W) - 2900Y, Q | YYL (W) - 3500Y, Q | YYL (W) - 4100Y, Q | YYL (W) - 4700Y, Q | YYL (W) - 5900Y, Q | |
| Geschatte macht (kW) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| Het verwarmen capacityx104 (kCal/h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| Brandstof thermische efficiency | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| Gas thermische efficiency | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| Ontwerpdruk (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| Max. het werk temperarure (°C) | 320 | 320 | 320 | 320 | 320 | 320 | |
| Middelgrote omloop (m3/h) | 160 | 200 | 200 | 200 | 260 | 300 | |
| Middelgrote Capaciteit in Oven (m3) | 2.4 | 2.9 | 3.2 | 4.1 | 5.6 | 8.8 | |
| Supervisordiameter (DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| Geïnstalleerde capaciteit (kW) | 60 | 74 | 78 | 78 | 101 | 124 | |
| Toepasselijke brandstof | Olie, gas | ||||||
| Brandstofverbruik Kg/u (lichte olie) /Nm3/h (aardgas) | 214.5/253 | 270.4/319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| Hoge grootte lang X breed X (m) | Verticale boiler | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86X3.44X3.08 | 3.15X347X615 | 6.49X3.44X3.08 | 7.45x3.65x3.45 |
| Harizontalboiler | 5.5X2.8X2.9 | 6.5X2.88X2.65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2X4X3.46 | |
