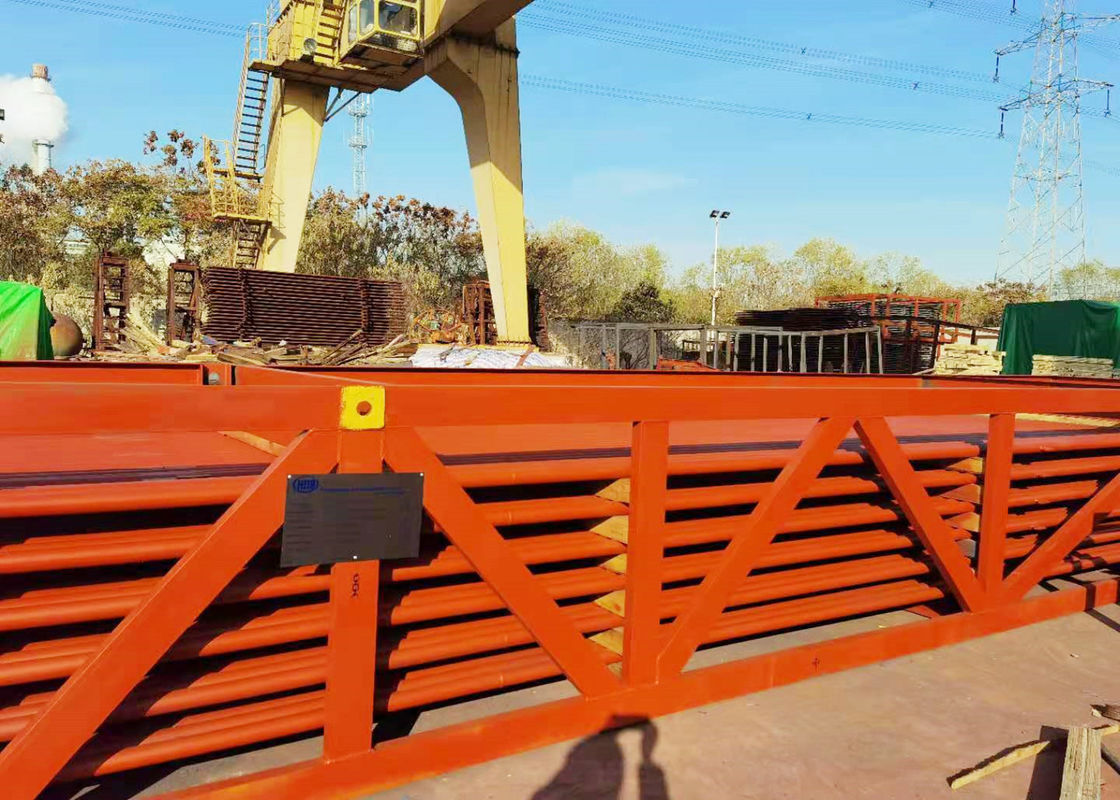

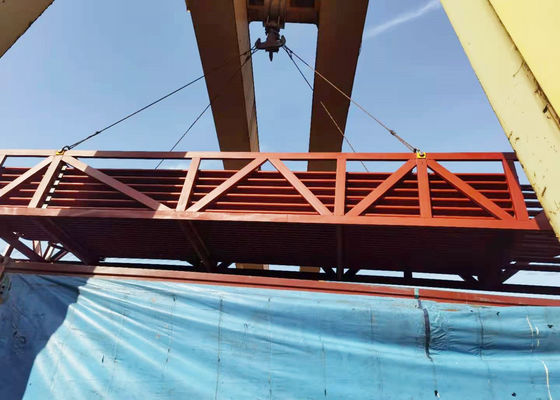

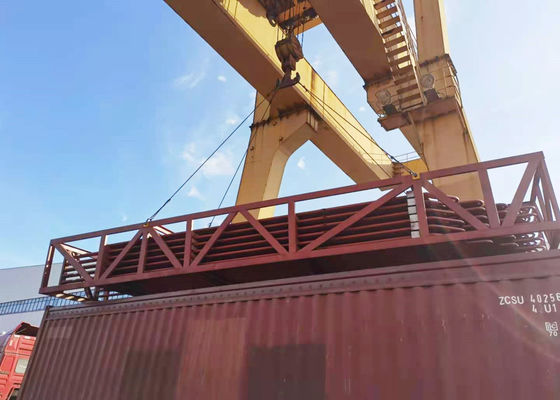

TUV die Serpentine Tube For Pulverized Coal-Boilers schilderen

Voor elektrische centraleboiler, is het een crutial manier om thermische economie van thermische krachtcentrale te verhogen door parameter van oververhitte stoom te verbeteren. De verhoging van oververhitte stoomparameters wordt beperkt door metaalmaterialen. Het ontwerp van oververhitters moet ervoor zorgen dat de temperatuur van buitenmuur van het verwarmen van oppervlaktepijpen lager is dan toelaatbare temperatuur van oxydatieweerstand van staal, en zorgt ondertussen zijn mechanische sterkte ervoor. met de ontwikkeling van metaalmateriaal in boilers wordt gebruikt, passen de krachtcentraleboilers in ons land reeds hoge druk, drukparameters over het algemeen op hoge temperatuur (9.8MPa, 540 graden) en superhigh (13,7 MPa, 540 en 555 graden) toe, en onderkritische drukparameters ontwikkeld (16.7MPa, 540 en 555 graden die). Nu passen veel boilers overkritische drukparameters (24.5MPa, 540-570 graden) toe, en zelfs passen zeer weinig eenheden hogere druk en temperatuurparameters toe.

Met de verhoging van stoomdruk, om de stoomvochtigheid van de staart van de stoomturbine te verminderen evenals verder de thermische economie van krachtcentrale te verbeteren, wordt het midden opnieuw verwarmende systeem wijd gebruikt in hoge parameterskrachtcentrale, b.v. wordt het verzenden van de uitlaat van de hoge drukcilinder in stoomturbine opnieuw terug naar opnieuw verwarmd in de boiler naar op hoge temperatuur, en dan het opnieuw versturen van hen terug naar de middelgroot-druk en de lagedrukcilinder van zich de stoomturbine, het uitbreiden en het werken. Het element voor het opnieuw verwarmen wordt genoemd opwarmer.

In moderne boilers, is de consumptie van de hitteabsorptie van de oververhitters en de opwarmers meer dan de helft van totale hitteabsorptie voor de werkende vloeistof, dus maken de het verwarmen oppervlakten van oververhitters en opwarmers een groot deel in totale het verwarmen oppervlakten van boilers uit, en zij moeten in de gebieden worden geplaatst waar de rooktemperatuur hoger is, zijn de arbeidsvoorwaarden het slechtst onder alle het verwarmen oppervlakten. De temperatuur van de buismuur van de het verwarmen oppervlakten is dicht aan de max. toelaatbare temperatuur van staal, zo de redelijke regeling een dndontwerp van oververhitters en opwarmerskwestie zo veel voor economie en betrouwbaarheid aan de tijdjeboiler. Wanneer het over hun ontwerp, op basis van verzekering van veiligheid en betrouwbaarheid van oververhitter en opwarmer komt, is het zeer noodzakelijk om metaalconsumptie bij het beste te bewaren, vooral om gebruik van legeringsstaal te bewaren.

Functies en kenmerken van oververhitters en opwarmers

functies van oververhitters en opwarmers:

De oververhitters en de opwarmers zijn belangrijke stukken voor de het verwarmen oppervlakten, worden gebruikt om stoomtemperatuur te verhogen, pogend om stoomenthalpie te verbeteren en verder de thermische omloopefficiency voor krachtcentrale te verhogen die.

Het oververhitterswerk aan hitte surnatured stoom aan oververhitte stoom met een bepaalde tempetature. Wanneer de boilerladingen of andere arbeidsvoorwaarden veranderen, is het noodzakelijk om oververhitte stoomtemperatuur normaal ervoor te zorgen om, en binnen toelaatbare waaier van temperatuurvariatie te zijn.

Van de thermische omloop in krachtcentrale, is de originele parameters van druk en temperatuur hoger, is de thermische efficiency van omloop beter, of de stoomvochtigheid van het achtergedeelte van de stoomturbine is te hoog, beïnvloedend zijn veiligheid. Terwijl de temperatuur van de superheaerstoom door metaalmaterialen, momenteel wordt beperkt, wegens beperking van metaalmaterialen, is de oververhitte temperatuur voor de meeste krachtcentraleboilers nog binnen de waaier van 540-555 dgrees, en om de stoomvochtigheid van blad van te grote het achtergedeelte van de stoomturbine te vermijden, dus wordt het midden opnieuw verwarmende systeem toegepast.

De functies van opwarmers moeten uitlaat van de hoge drukcilinder van de stoomturbine aan de opnieuw verwarmde temperatuur verwarmen die aan oververhitte temperatuur dicht of gelijk is, en verzenden hen dan naar middendrukcilinder en lage druk om te werken om de droogte van blace van het achtergedeelte van de stoomturbine uit te breiden en te verhogen. Gewoonlijk, is de druk van opnieuw verwarmde stoom één vijfde van dat van oververhitte stoom. De toepassing van het opnieuw verwarmen van systeem kan de thermische efficiency voor krachtcentrales met 4-5% verhogen.
